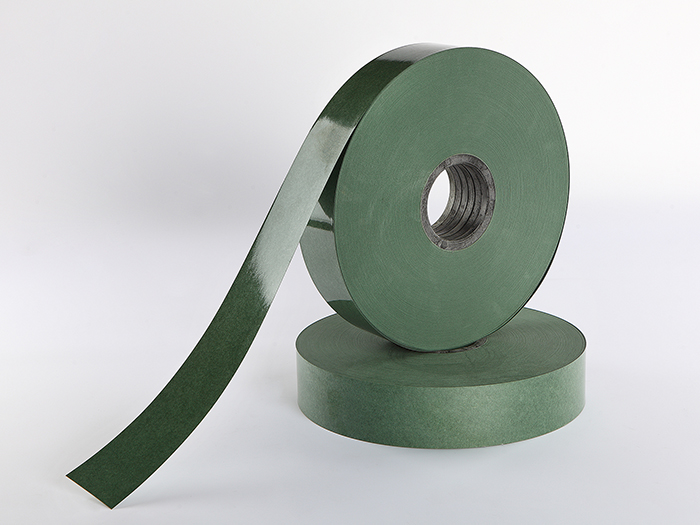

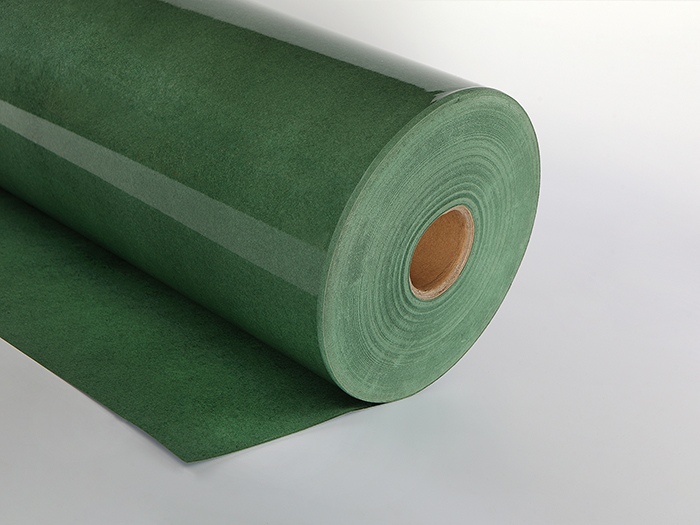

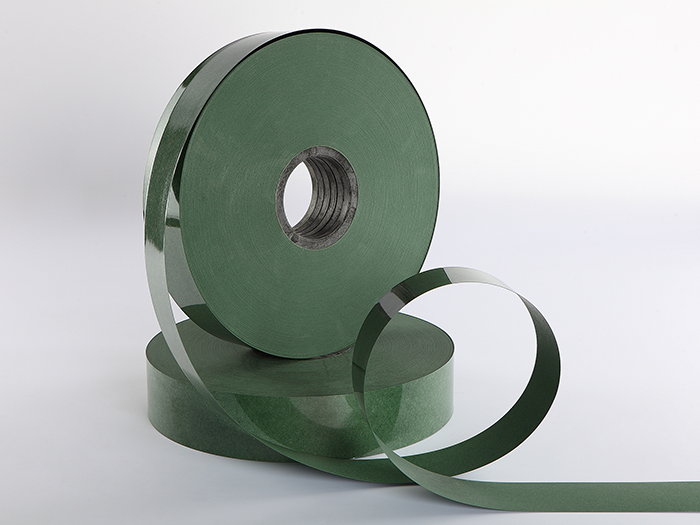

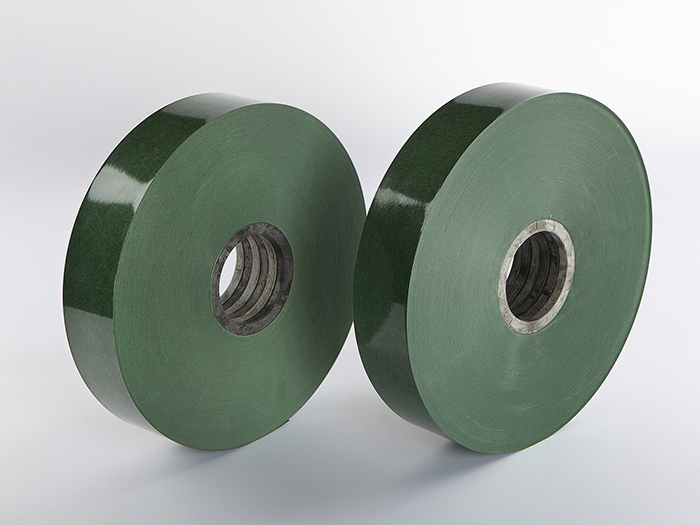

6520聚酯薄膜绝缘纸柔软复合材料（俗称青壳复合纸），6520靑壳纸是电工绝缘纸和聚酯薄膜经粘合剂粘合而成的二层复合材料；耐热级别为E级；具有良好的介电性能和较高的机械强度；适用于电机、电器中的槽衬垫和匝间绝缘。
| 6520聚酯薄膜绝缘纸柔软复合材料（俗称青壳复合纸）性能表 | 标准：JB/T4059-1991 | |||||||||||||
| 序号 |
指标 名称 |
单位 | 指标值 | |||||||||||
| 1 |
标称 厚度 |
mm | 0.15 | 0.17 | 0.2 | 0.22 | 0.25 | 0.27 | 0.3 | 0.35 | 0.45 | 0.6 | ||
| 2 |
标准 厚度 允许 偏差 |
mm | ±0.02 | ±0.02 | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.035 | ±0.045 | ±0.06 | ||
| 3 | 标准定量及偏差 | g / m2 | 190± | 215± | 250± | 275± | 310± | 330±50 | 370±55 | 490±73 | 550±80 | 730±110 | ||
| 28 | 32 | 38 | 40 | 46 | ||||||||||
| 4 |
薄膜 标称 厚度 |
um | 36 | |||||||||||
| 5 | 拉 | 纵向 |
不 弯折 |
≥100 | ≥110 | ≥125 | ≥130 | ≥150 | ≥175 | ≥200 | ≥240 | ≥360 | ≥400 | |
| 伸 | 弯折 | ≥70 | ≥75 | ≥80 | ≥85 | ≥95 | ≥100 | ≥110 | ≥180 | ≥275 | ≥320 | |||
| 强 | 横向 |
不 弯折 |
N/10mm | ≥80 | ≥85 | ≥90 | ≥90 | ≥95 | ≥100 | ≥105 | ≥120 | ≥180 | ≥200 | |
| 度 | 弯折 | ≥50 | ≥50 | ≥50 | ≥55 | ≥60 | ≥70 | ≥80 | ≥115 | ≥175 | ≥190 | |||
| 6 | 伸长率 |
纵向 不 弯折 |
% | ≥2 | ≥3 | |||||||||
|
横向 弯折 后 |
≥8 | ≥10 | ||||||||||||
| 7 | 击穿 |
不 折弯 |
KV | ≥7 | ||||||||||
| 电压 |
折弯 后 |
≥6 | ||||||||||||
| 8 |
常态 粘结 性 |
不分层 | ||||||||||||
| 9 |
热态 粘结性 130±2℃ 10min |
不分层 不起泡 不流胶 | ||||||||||||
